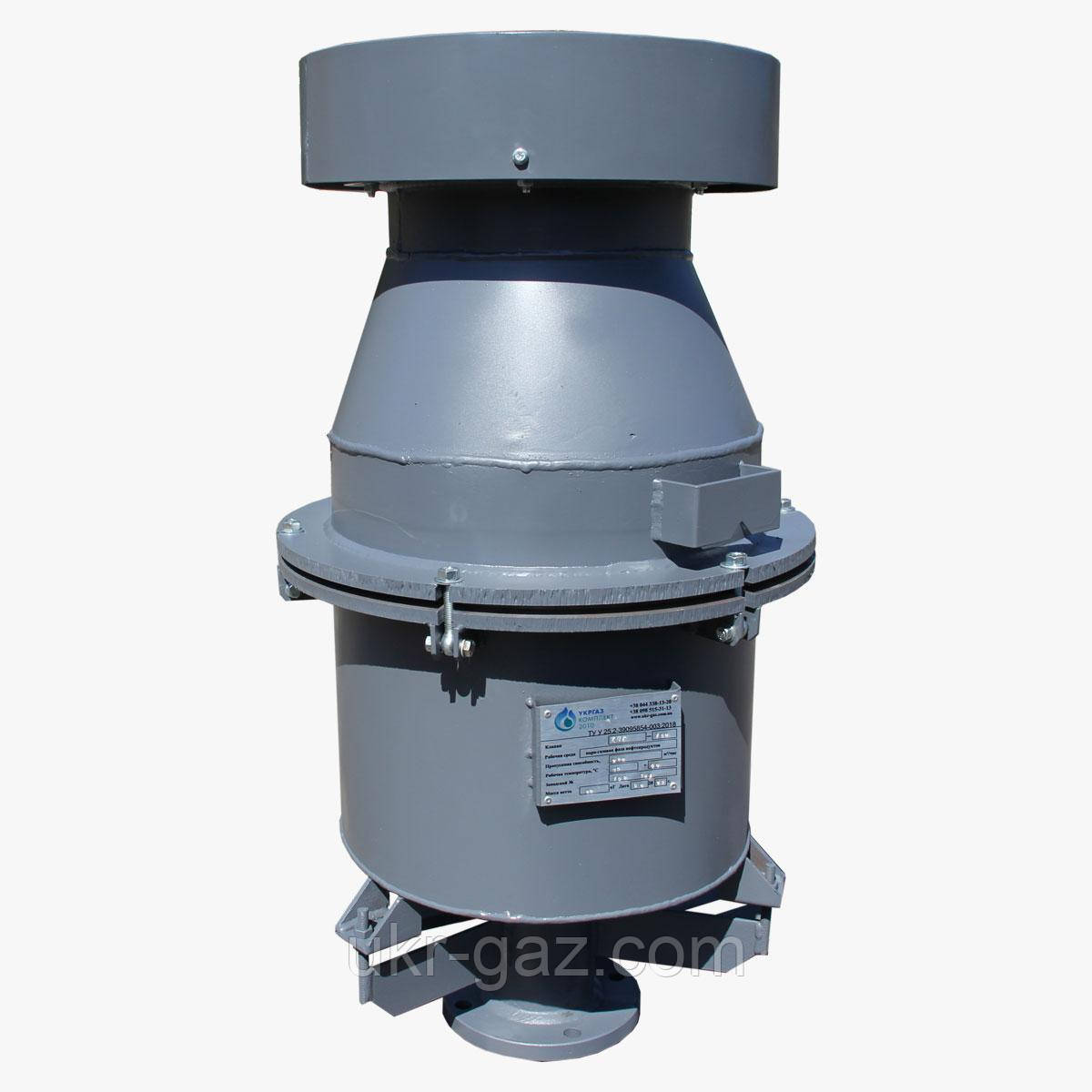

Клапан запобіжний гідравлічний КПГ

від 43 000 ₴

  • Під замовлення
  • Код: 8/6
clockВідправка з 21 липня 2024
Клапан запобіжний гідравлічний КПГ
Клапан запобіжний гідравлічний КПГПід замовлення
від 43 000 ₴
+380 (96) 785-20-40
  • +380 (50) 785-20-40
  • +380 (63) 785-20-40
+380 (96) 785-20-40
  • +380 (50) 785-20-40
  • +380 (63) 785-20-40
повернення товару протягом 14 днів за домовленістю

Клапан запобіжний гідравлічний КПГ розташовується на даху вертикального резервуара з паливо-змазковими матеріалами та захищає його від пошкодження цілісності конструкції внаслідок перевищення гранично допустимого тиску всередині ємності. Клапан запобіжний гідравлічний КПГ підвищує рівень пожежної безпеки.

Пристрій:

  1. Корпус із приєднувальним патрубком;
  2. Чашка, призначена для розміщення рідини гідрозакрива;
  3. Обойма з патрубком, зануреним у рідину для створення стовпа гідрозакрива;
  4. Екран, що запобігає вносу рідини під час викидання її тиском;
  5. Вогневий запобіжник;
  6. Кришка для захисту від атмосферних опадів;
  7. Трубка для зливання та наливання рідини в гідрозакрив;
  8. Отвір для зливу випущеної рідини з корпусу;
  9. Отвір для зливу виданої рідини гідрозакрива;

ПРИНЦИП РОБОТИ

Коли тиск у резервуарі підвищується, через клапан запобіжний гідравлічний із ємності виводиться газ. Через КПГ повітря проникає в ємність із нафтопродуктами. Щойно тиск парової фази нафтопродуктів стане перевищувати розрахунки норми, на оливу в клапані також виявляється тиск і воно витісняється за спеціальну перегородку. Цей регуляторний процес триває до стабілізації тиску до розрахункових показників. Завдяки зубчастому нижньому краю перегородки забезпечується плавна робота клапана ККГ.

Дія клапана запобіжної гідравлічного (КПГ) відбувається у разі вакууму у зворотній послідовності аж до надходження повітряної маси безпосередньо в резервуар із нафтопродуктами, паливо-мазковими матеріалами. КПГ простий у технічному обслуговуванні, досить підтримувати нормальний рівень, у цьому пристрої, трансформаторної оливи, попередньо перевіривши потребу заливання за допомогою щупа.

Клапан запобіжний гідравлічний має всі технічні характеристики для ефективної роботи та впродовж тривалого експлуатаційного терміну в температурному діапазоні від -30... +50 °C, виготовлений відповідно до  ТУ У 25.2-39095854-003:2018 і забезпечений всією необхідною документацією.

Найменування параметрів

КПГ-100

КПГ-150

КПГ-200 КПГ-250 КПГ-350

Діаметр умовного проходу приєднувального патрубка, мм

100

150

200 250 350

 Пропускна здатність, Qmax (повітрю) не менш ніж м3/год

200

500

900 1500 2700

Об'єм рідини, що заливається
гідрозакрива (олія трансформаторна), л

2

6

12 21 50

Тиск спрацьовування, Па (мм вод.ст.)

1764-1961  (180-200)

Вакуум спрацьовування, Па (мм вод.ст.)

343-392 (35-40)

Діапазон температур довкілля, 0З

від мінус 30 до плюс 50

Робоча  среда

Газова фаза нафтопродуктів

Прибавка для компенсації корозії, мм

1,0

Розрахунковий термін експлуатації виробу за звичайних  умовах експлуатації та швидкості  глибинної корозії  0,1 мм/год, років

10

Габаритні розміри (не більш ніж), мм

ширина

570

710

910 1150 1600

висота

800

950

1150 1500 2000

Максимальна маса виробу (не більш ніж), кг

60

95

130 170 320

Характеристики
Основні
ВиробникУкргазкомплект-2010
Гарантійний термін12 міс
Країна виробникУкраїна
