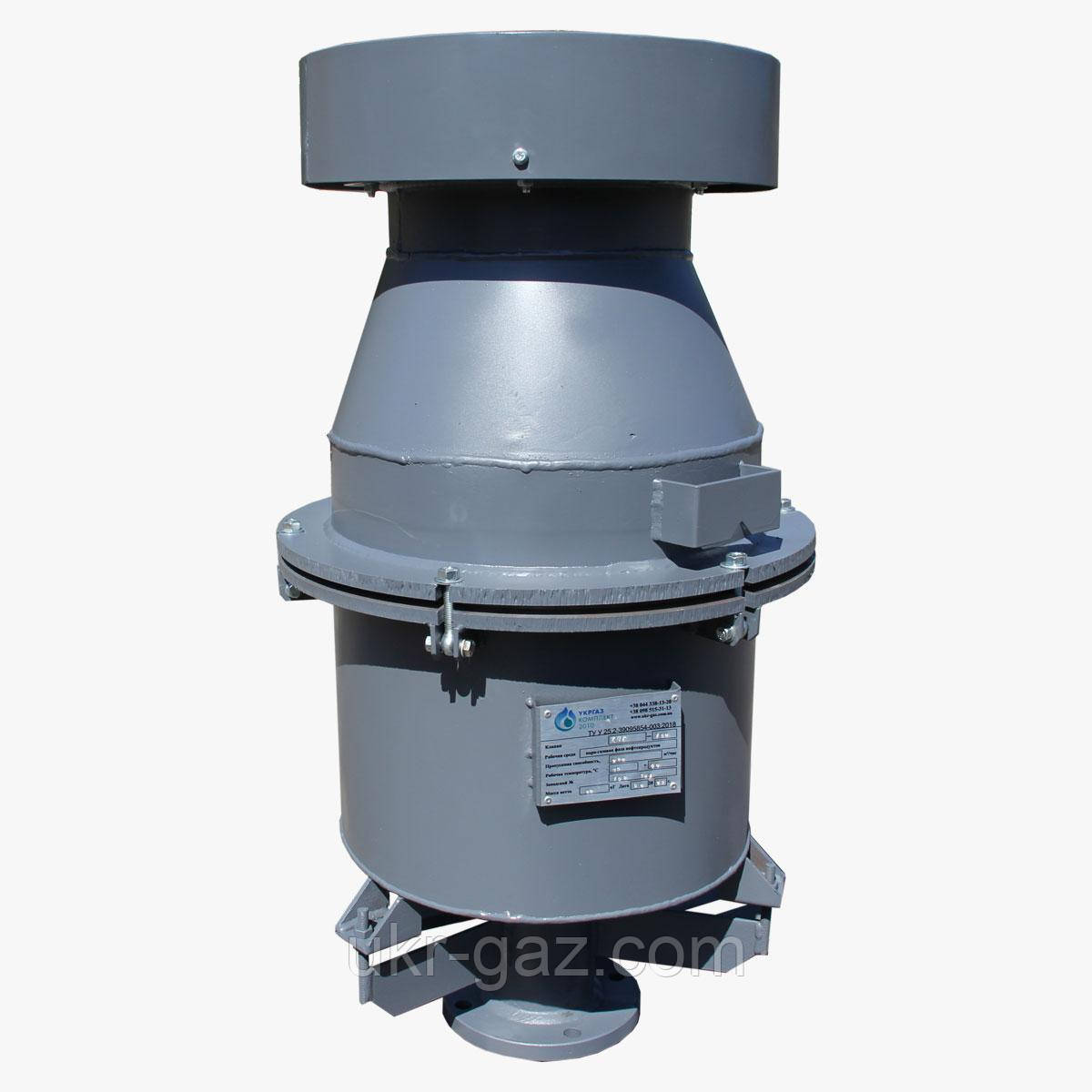

Клапан запобіжний гідравлічний КПГ-100 розташовується на вертикальному резервуарі для нафтопродуктів і захищає його від перевищення гранично допустимого тиску.
У разі підвищення тиску в резервуарі, через клапан ККГ-100 виводиться газ. Через клапан в резервуар надходить повітря. Щойно тиск парової фази нафтопродуктів стане перевищувати розрахунки норми, на оливу в клапані також виявляється тиск і воно витісняється за спеціальну перегородку. Цей регуляторний процес триває до стабілізації тиску до розрахункових показників. Завдяки зубчастому нижньому краю перегородки забезпечується плавна робота клапана ККГ-100.
Клапан запобіжний гідравлічний має всі технічні характеристики для ефективної роботи та впродовж тривалого експлуатаційного терміну в температурному діапазоні від -30... +50 °C, виготовлений відповідно до ТУ У 25.2-39095854-003:2018 і забезпечений всією необхідною документацією.
Найменування параметрів |
КПГ-100 |
КПГ-150 |
КПГ-200 | КПГ-250 | КПГ-350 | ||
Діаметр умовного проходу приєднувального патрубка, мм |
100 |
150 |
200 | 250 | 350 | ||
Пропускна здатність, Qmax (повітрю) не менш ніж м3/год |
200 |
500 |
900 | 1500 | 2700 | ||
Об'єм рідини, що заливається |
2 |
6 |
12 | 21 | 50 | ||
Тиск спрацьовування, Па (мм вод.ст.) |
1764-1961 (180-200) |
||||||
Вакуум спрацьовування, Па (мм вод.ст.) |
343-392 (35-40) |
||||||
Діапазон температур довкілля, 0З |
від мінус 30 до плюс 50 |
||||||
Робоча среда |
Газова фаза нафтопродуктів |
||||||
Прибавка для компенсації корозії, мм |
1,0 |
||||||
Розрахунковий термін експлуатації виробу за звичайних умовах експлуатації та швидкості глибинної корозії 0,1 мм/год, років |
10 |
||||||
Габаритні розміри (не більш ніж), мм |
ширина |
570 |
710 |
910 | 1150 | 1600 | |
висота |
800 |
950 |
1150 | 1500 | 2000 | ||
Максимальна маса виробу (не більш ніж), кг |
60 |
95 |
130 | 170 | 320 |
Основні | |
---|---|
Виробник | Укргазкомплект-2010 |
Гарантійний термін | 12 міс |
Країна виробник | Україна |
- Ціна: 47 388 ₴
